水力発電用鍛造バルブボディ

お支払い方法の種類: L/C,T/T,D/P
インコタームズ: CIF,FOB
最小注文数: 5
輸送方法: Ocean,Land
ポート: Shanghai,Ningbo

最新の価格を取得する

今連絡する





製品の属性製品の説明梱包と配送

供給能力と追加情報

包装: 木箱

輸送方法: Ocean,Land

認証 : ISO9001:2015

ポート: Shanghai,Ningbo

お支払い方法の種類: L/C,T/T,D/P

インコタームズ: CIF,FOB

製品の説明

水力発電バルブ用の耐久性の高い鍛造圧力シェル

鍛造バルブボディは、水力発電や大型の産業用バルブシステムにおける主要な圧力保持シェルとして機能します。これらは、バルブディスク、ステム、シール要素などの内部コンポーネントを収容する構造エンクロージャを形成し、バルブの耐用年数を通じて内部流体圧力に安全に耐えます。

鋳造代替品と比較して、鍛造バルブボディは優れた内部完全性を実現し、圧力による変形に対する耐性が強化され、重要なクリーンエネルギーインフラの信頼性が向上します。

エンジニアリング機能と設計の役割

バルブ本体は静的な構造コンポーネントであり、可動要素やシール要素ではありません。そのエンジニアリングの役割は次のことに重点を置いています。

内圧を含む
内部バルブコンポーネントのサポート
長期負荷下でも寸法安定性を維持
フランジ、カバー、取り付け面に信頼性の高いインターフェースを提供

フローキャビティ、フランジ面、肉厚分布などのすべての幾何学的特徴は、耐圧性と製造性のバランスが取れるように設計されています。

ものづくりへの取り組み

鍛造バルブボディは、制御された予備成形と組み合わせた自由型鍛造によって製造され、複雑な壁セクションや内部キャビティに十分な材料分布を可能にします。

この鍛造ルートにより、次のことが可能になります。

厚い耐圧壁全体にわたる緻密な内部構造
鋳造体によく見られる収縮欠陥のリスクを軽減
カスタムバルブ設計と圧力クラスに柔軟に適応

後続の機械加工操作では、流路、フランジ面、ボルト穴、および基準面を定義し、顧客が承認した図面およびインターフェース要件に従って、下流の配管およびバルブ内部との適切な組み立てを保証します。

一般的な寸法と重量範囲

Parameter	Typical Range
Nominal Valve Size (DN)	DN400 – DN3000
Maximum Wall Thickness	≤ 800 mm
Overall Body Envelope	Project-specific
Forged Weight	100 kg – 10,000 kg

これらの寸法は、シャフト型またはディスク型の鍛造部品とは明確に区別されながらも、中型から大型の水力発電用バルブ本体に適合します。

マテリアルの範囲

鍛造バルブボディは主に炭素鋼と合金鋼から製造されており、システム圧力、動作温度、および適用される規格に応じて選択されます。材料の選択は、設計圧力、動作温度、および該当するプロジェクト標準によって定義されます。

典型的な材料カテゴリには次のものがあります。

標準的な水力発電圧力定格用の炭素鋼
高圧または厚肉のバルブボディ用の合金鋼

熱処理能力

バルブ本体は、鍛造および粗加工後に焼きなまし熱処理を行うことができ、次のことが可能です。

残留鍛造応力を緩和する
内部構造の均一性を向上させる
最終加工時の寸法安定性を向上

これは、複雑な内部形状を持つ厚肉ボディの場合に特に重要です。

材料グレード、熱処理バッチ、検査記録は、内部ルーティングカードとバッチ識別を通じて厳密に関連付けられています。これにより、供給されるすべての鍛造部品の完全なトレーサビリティと説明責任が保証されます。

鍛造における当社の全工程識別とトレーサビリティ管理について詳しくご覧ください。

代表的な用途

鍛造バルブボディは以下の分野で広く使用されています。

水力発電用ゲートバルブ
バタフライバルブハウジング
大型の遮断弁と遮断弁
高圧水輸送システム

これらは、長い耐用年数と構造的信頼性が必須となるクリーンエネルギープロジェクトに特に適しています。

鍛造バルブボディのメリット

鋳造品に比べ耐圧性に優れる
厚肉部の均一な内部構造
内部欠陥のリスクが低い
カスタム形状や大きなサイズに適しています
水力発電用途における実証済みの信頼性

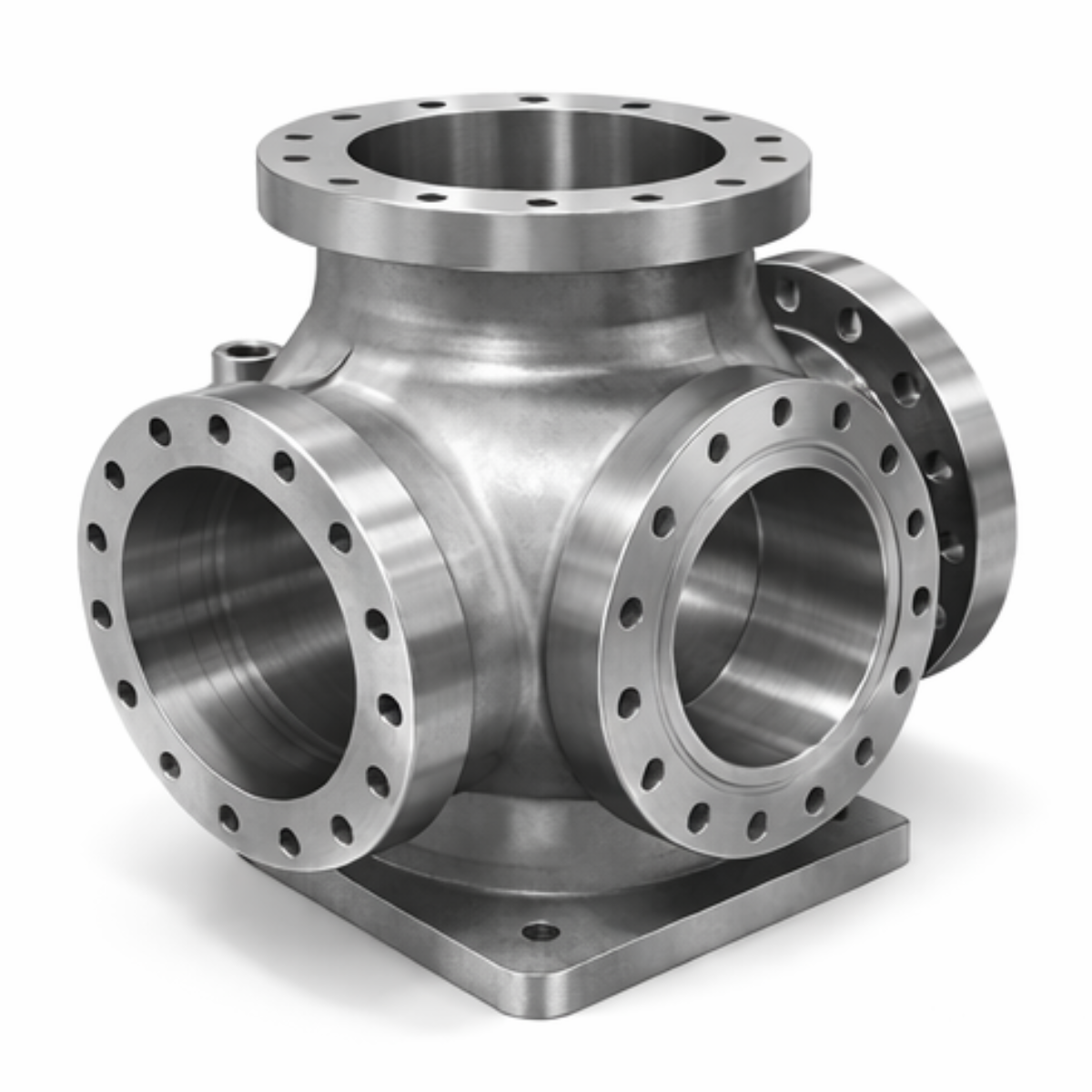

表示されている画像は技術的な参考レンダリングのみであり、最終的な設計、寸法、仕様を表すものではありません。すべてのコンポーネントは、承認された設計図面とサービス条件に基づいてカスタム製造されます。

梱包と配送

パッケージ型式:	木箱
