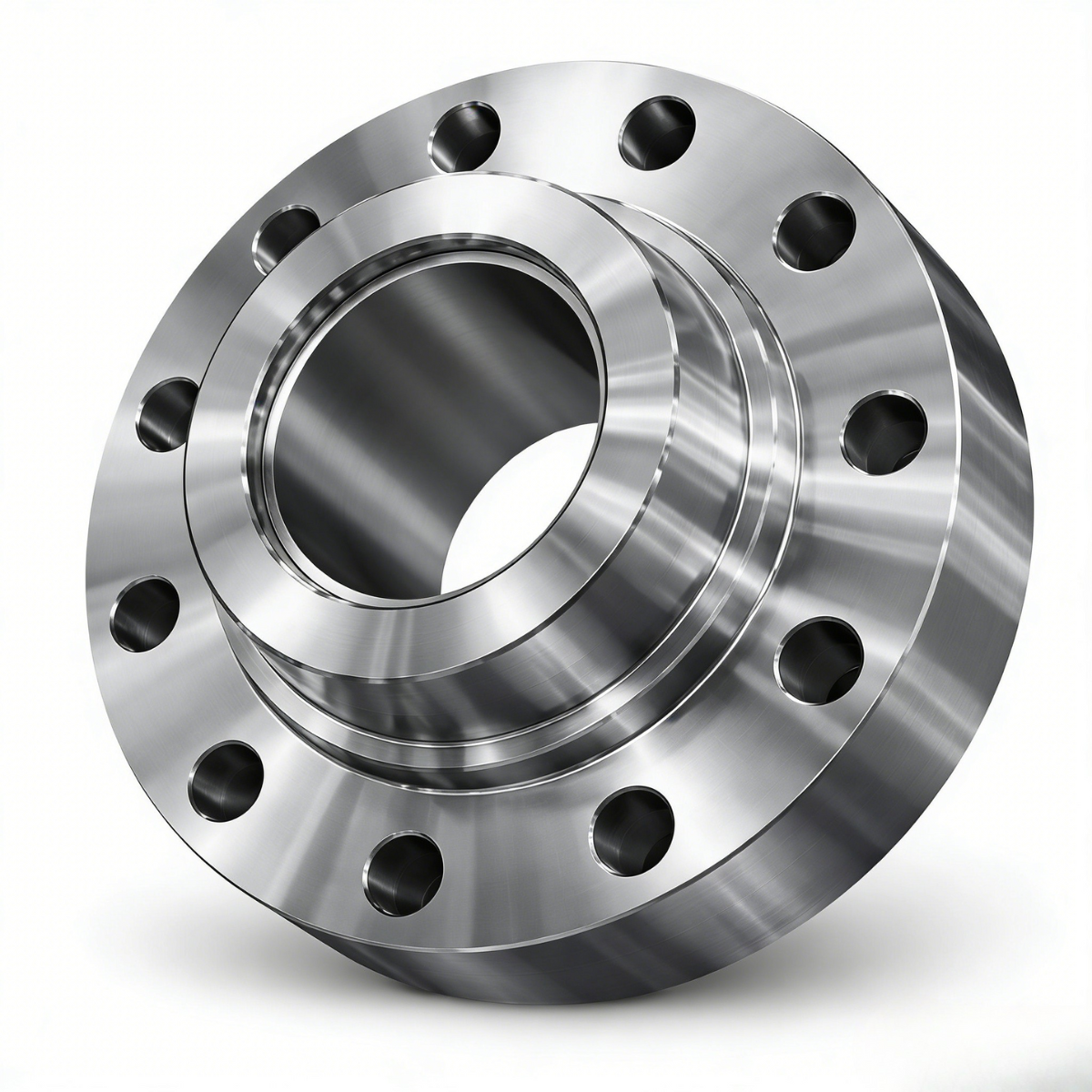

火力発電用蒸気タービンカップリングハブ鍛造品

蒸気タービン カップリング ハブは、火力発電所における蒸気タービン シャフトと下流の回転機器との間に正確な位置合わせと確実な接続を提供するように設計された高強度鍛造部品です。高級合金鋼から製造されており、高速、高温の動作条件下でも優れた構造的完全性、寸法安定性、および長期信頼性を提供します。このハブは、強度、動作の安全性、一貫した性能が重要である中規模から大規模の蒸気タービンに最適です。

主な機能と利点

カップリングハブの特長

• 高精度トルクトランスミッション:高負荷下でもロータートルクを最大限に確実に伝達するように設計されています。
• 最適化された冶金:高強度、耐疲労性、熱安定性を実現するために高級合金鋼から鍛造されています。
• 正確なローターアライメント: CNC 加工により、ローターとジェネレーターをシームレスに統合するための厳しい公差が保証されます。
• 耐久性のある設計:長期間の使用による摩耗、変形、高い遠心応力に耐性があります。

ハーフカップリングの特長

• 組み立てが簡単:設置とメンテナンスが効率的に行えるように設計されています。
• 高耐荷重：ハブと合わせてトルク伝達と軸芯出しをサポートします。
• 精密機械加工されたインターフェース:タービンローターと発電機シャフトとのシームレスな接続を保証します。
• 熱処理による性能向上:カスタマイズされた焼入れおよび焼き戻しプロセスにより、強度と耐疲労性が向上します。

製造工程と品質保証

当社のハブは、統合された鍛造、熱処理、精密機械加工機能を使用して製造されており、高品質で一貫したパフォーマンスを保証します。

• 材料の選択と検査:合金鋼は、化学組成、機械的特性、表面品質が厳しくチェックされます。
• 精密鍛造:自由型鍛造によりハブブランクを成形し、粒の流れと構造強度を最適化します。
• 熱処理:焼き入れと焼き戻し、またはカスタマイズされたプロセスにより、必要な硬度、靭性、均一性が得られます。
• 寸法加工:中仕上げおよび最終加工では、厳しい公差 (最大 ±0.01 mm) で内穴、フランジ、および主要な境界面を作成します。
• 品質検証:重要な寸法と内部の完全性は、非破壊検査と標準化されたテストを使用して確認されます。
• 梱包とトレーサビリティ:コンポーネントは洗浄、保護され、完全なトレーサビリティを実現する永久マーキングで安全に梱包されます。

製品仕様

• 材質: 合金鋼 (例: 42CrMo4、34CrNiMo6、または顧客指定)
• 外径：最大400mm
• 高さ・厚み：800mmまで
• インナーボア: タービンインターフェースに応じて、滑らかまたはキー付き
• フランジパターン: お客様指定のボルト配置
• 公差：±0.01mmまで
• 熱処理: 焼き入れおよび焼き戻しまたはカスタマイズされた
• 認証: ISO 9001、顧客固有の規格

アプリケーション

• 火力発電所の蒸気タービン- タービン シャフトを補助回転システムに接続します。
• 耐久性の高い回転機器– ポンプ、コンプレッサー、および正確な位置合わせが必要な機械駆動アセンブリ。
• 産業用タービン システム– エネルギー集約型アプリケーション向けの高強度ハブ。

なぜ遼源なのか

30 年近くにわたる鍛造の専門知識により、Liaoyuan は要求の厳しい発電設備向けに高信頼性のコンポーネントを提供しています。材料の選択から鍛造、熱処理、精密加工に至るまでの当社の統合プロセスにより、各ハブが厳しい寸法、冶金学的、性能要件を確実に満たします。このため、当社の蒸気タービン カップリング ハブは、信頼性が高く、追跡可能で、耐久性の高い鍛造コンポーネントを必要とする火力発電アプリケーションにとって理想的な選択肢となります。
